उत्पाद विवरण:
|
| ब्रांड नाम: | Anfeng / AF | मानक: | EN 13411-3: 2003, EN 13411-3: 2004, GB/T 16762-2009, GB/T 14737-2009 |
|---|---|---|---|
| सामग्री: | इस्पात कोर के साथ जस्ती इस्पात तार रस्सी | शक्ति: | 1770 एमपीए |
| लम्बाई: | अनुकूलित | तार रस्सी अंत फिटिंग: | फ्लेमिश आई स्लीव और थिंबल |
| मुख्य शब्द: | चार-पैर तार रस्सी स्लिंग, फ्लेमिश आई स्लीव और थिम्बल के साथ तार रस्सी, स्टील कोर, स्लिंग असेंबली | OEM या ओडीएम सेवाएं: | हाँ, अनुरोध पर |
| मूल स्थान: | शंघाई या गुआंगज़ौ, चीन | पैकिंग: | गत्ते का डिब्बा + फूस, लकड़ी के बक्से, या कस्टम |
| साथ सुसज्जित: | मानक हथकड़ी या हुक और मास्टर लिंक | ||
| प्रमुखता देना: | तार रस्सी के चार तरीके,48 मिमी के तार रस्सी स्लिंग,जस्ती स्टील वायर रस्सी के स्लिंग |
||
|
उत्पाद कोड |
रस्सी दीया.
(मिमी) |
6x37 (ए) + आईडब्ल्यूआरसी, 1770 एमपीए
डब्ल्यूएलएल(टी)
|

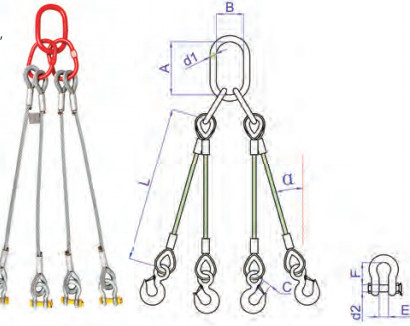

मास्टर लिंक आयाम
d1×A×B (मिमी) |
से सुसज्जित
|
|||||
|
α ≤ 45°
|
45°＜α ≤ 60°
|
अंकुश
|
बेड़ी
|
||||||
|
भार क्षमता
|
जंभाई
सी
|
भार क्षमता
|
आयाम
d2×E×F
|
||||||
|
(टी)
|
(मिमी)
|
(टी)
|
(मिमी)
|
||||||
| सीएसएफडब्ल्यूएच11 | सीएसएफडब्लूएस11 | 11 | 2.9 | 2.1 | 16×140×80 | 2 | 26.9 | 1.5 | 13×19×42 |
| सीएसएफडब्ल्यूएच12 | सीएसएफडब्लूएस12 | 12 | 3.5 | 2.5 | 16×140×80 | 2 | 26.9 | 2 | 16×21×47 |
| सीएसएफडब्ल्यूएच13 | सीएसएफडब्लूएस13 | 13 | 4.1 | 2.9 | 20×160×95 | 2 | 26.9 | 2 | 16×21×47 |
| सीएसएफडब्ल्यूएच14 | सीएसएफडब्लूएस14 | 14 | 4.8 | 3.4 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| सीएसएफडब्ल्यूएच15 | सीएसएफडब्लूएस15 | 15 | 5.5 | 3.9 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH16 | CSFWS16 | 16 | 6.2 | 4.4 | 26 × 190 × 110 | 3 | 30.2 | 3.25 | 19 × 27 × 60 |
| CSFWH18 | CSFWS18 | 18 | 7.9 | 5.6 | 26 × 190 × 110 | 4.5 | 38.1 | 4.75 | 22 × 32 × 71 |
| CSFWH20 | CSFWS20 | 20 | 9.7 | 6.9 | 32 × 230 × 130 | 7 | 45 | 4.75 | 22 × 32 × 71 |
| CSFWH22 | CSFWS22 | 22 | 11.8 | 8.4 | 32 × 230 × 130 | 7 | 45 | 6.5 | 25 × 37 × 84 |
| CSFWH24 | CSFWS24 | 24 | 14 | 10 | 32 × 230 × 130 | 7 | 45 | 8.5 | 28 × 43 × 95 |
| CSFWH26 | CSFWS26 | 26 | 16.4 | 11.7 | 38 × 275 × 150 | 11 | 61 | 8.5 | 28 × 43 × 95 |
| CSFWH28 | CSFWS28 | 28 | 19 | 13.6 | 38 × 275 × 150 | 11 | 61 | 9.5 | 32 × 46 × 108 |
| CSFWH30 | CSFWS30 | 30 | 21.9 | 15.6 | 38 × 275 × 150 | 11 | 61 | 12 | 35 × 52 × 119 |
| CSFWH32 | CSFWS32 | 32 | 24.9 | 17.8 | 45 × 340 × 180 | 15 | 66.6 | 12 | 35 × 52 × 119 |
| CSFWH34 | CSFWS34 | 34 | 28.1 | 20 | 45 × 340 × 180 | 15 | 66.6 | 13.5 | 38 × 57 × 131 |
| CSFWH36 | CSFWS36 | 36 | 31.5 | 22.5 | 45 × 340 × 180 | 15 | 66.6 | 17 | 42 × 61 × 148 |
| CSFWH38 | CSFWS38 | 38 | 35.1 | 25 | 50 × 350 × 190 | 22 | 86.6 | 17 | 42 × 61 × 148 |
| CSFWH40 | CSFWS40 | 40 | 38.8 | 27.7 | 50 × 350 × 190 | 22 | 86.6 | 25 | 51 × 73 × 177 |
| CSFWH42 | CSFWS42 | 42 | 42.8 | 30.6 | 56 × 400 × 200 | 22 | 86.6 | 25 | 51 × 73 × 177 |
| CSFWH44 | CSFWS44 | 44 | 47 | 33.6 | 56 × 400 × 200 | 30 | 101.6 | 25 | 51 × 73 × 177 |
| CSFWS46 | CSFWS46 | 46 | 51.4 | 36.7 | 56 × 400 × 200 | 30 | 101.6 | 25 | 51 × 73 × 177 |
| CSFWH48 | CSFWS48 | 48 | 55.9 | 40 | 56 × 400 × 200 | 30 | 101.6 | 35 | 57 × 83 × 197 |
|
टिप्पणी:
1। संदर्भ मानक:एन 13411-3: 2003,एन 13411-3: 2004,GB/T 16762-2009, GB/T 14737-2009।
2।वायर रस्सियों का सतह उपचार जस्ती और ग्रीस मुक्त हो सकता है, ग्रीस के साथ जस्ती और ग्रीस के साथ अनियोजित हो सकता है।
3। तार रस्सी संरचना, तन्यता ताकत औरवर्किंग लोड लिमिटेडके अनुसार अनुकूलित किया जा सकता हैग्राहक काअनुरोध।
4। हेराफेरी का सुरक्षा कारक 5: 1 है।
5। मास्टर लिंक और हुक का सुरक्षा कारक 4: 1 है।
6। झोंपड़ी का सुरक्षा कारक 6: 1 है।
|
|||||||||
